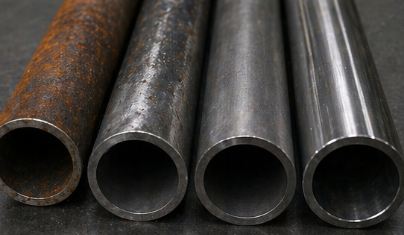

На практике ключевыми проблемами оказываются нестабильность диаметра, овальность и неоднородное состояние поверхности по длине трубы. Эти отклонения усложняют последующие операции, увеличивают долю корректировок и снижают предсказуемость качества в партии. В таких условиях бесцентровое шлифование рассматривают как технологию, способную обеспечить управляемый и повторяемый результат при обработке труб. Процесс позволяет стабилизировать геометрию и состояние поверхности без сложного базирования, сократить влияние человеческого фактора и встроить операцию в серийный производственный поток.
В этой статье рассматриваются принципы бесцентрового шлифования труб, особенности формирования качества поверхности, типовые области применения метода и критерии выбора технологического решения под конкретные производственные задачи.
Что такое бесцентровое шлифование
Бесцентровое шлифование применяется в тех случаях, когда требуется обрабатывать трубы без сложного базирования и длительной подготовки заготовки. В отличие от классического круглого шлифования, деталь в этом процессе не фиксируется между центрами и не требует точной установки по оси. Труба опирается на опорный нож и располагается между шлифовальным и ведущим кругами, которые формируют рабочую зону и обеспечивают стабильный контакт с поверхностью. Такая схема позволяет работать с заготовками, имеющими отклонения по форме и размеру, без дополнительной предварительной правки.
Ключевые отличия процесса:
- отсутствует установка детали в центрах, что сокращает время подготовки и упрощает загрузку;
- заготовка поддерживается опорным ножом, который стабилизирует положение трубы в зоне обработки;
- вращение детали и подача вдоль оси задаются ведущим кругом, обеспечивая равномерное движение через рабочую зону.
За счет такой организации процесса снижается влияние оператора на результат, уменьшается количество ручных корректировок и повышается повторяемость обработки. Для серийных трубных изделий это выражается в стабильном качестве поверхности, предсказуемом диаметре по длине трубы и более высоком темпе работы при сохранении управляемости процесса.
Принцип процесса: как формируется диаметр и качество поверхности
В бесцентровом шлифовании диаметр и состояние поверхности формируются сразу несколькими элементами системы.
Шлифовальная лента отвечает за съем материала. На результат сильнее всего влияют:
- взаимное положение лент;
- геометрия и состояние опорного ножа;
- стабильность подачи и вращения.
При корректной настройке труба самоустанавливается в рабочей зоне, а процесс становится повторяемым от детали к детали. Именно это делает метод удобным для массовых задач.
Виды бесцентрового шлифования труб и выбор под задачу
С продольной подачей
Продольное или сквозное бесцентровое шлифование применяют для длинных труб и серийных партий. Труба проходит через зону обработки непрерывно. Метод выбирают, когда:
- требуется высокая производительность;
- длина трубы превышает ширину ленты;
- важен стабильный поток без остановок.
С поперечной подачей
Врезное бесцентровое шлифование используют для обработки отдельных участков или коротких заготовок. Этот вариант подходит, если:
- нужно обработать ограниченную зону;
- партия небольшая;
- важна управляемость съема в конкретном месте.
Внутреннее бесцентровое шлифование
Внутренние операции применяют реже и только при наличии соответствующей оснастки. Метод используют, когда требуется обработка внутренней поверхности без жесткого базирования. Ограничением становятся диаметр и доступность зоны обработки.
Когда требуется бесцентровое шлифование труб
Метод применяют не «на всякий случай», а под конкретные задачи производства.
Чаще всего бесцентровое шлифование выбирают для:
- выравнивания диаметра и снижения овальности;
- улучшения состояния поверхности по всей длине;
- подготовки труб под покрытия или последующие операции;
- стабилизации геометрии перед сборкой.
Для бизнеса это означает меньше брака, меньше переделок и более прогнозируемый результат в серии.
Параметры наладки, которые дают стабильный результат
Качество бесцентрового шлифования напрямую зависит от настройки оборудования.
Ключевые параметры, которые контролируют:
- высоту установки трубы относительно линии центров;
- межосевое расстояние между лентами;
- угол наклона ведущего круга;
- скорости вращения и подачи;
- состояние и правку лент;
- износ и геометрию опорного ножа.
Даже небольшие отклонения в этих параметрах приводят к «плавающему» диаметру и нестабильной поверхности.
Круги, СОЖ и расходники: как подобрать
Подбор абразивного инструмента и вспомогательных систем всегда идет под материал заготовок и задачу.
При выборе учитывают:
- тип абразива и связку под обрабатываемый металл;
- зернистость и агрессивность под требуемый съем;
- способность ленты работать стабильно в серии;
- эффективность охлаждения и фильтрации СОЖ.
Недостаточное охлаждение или засаливание ленты быстро приводят к перегреву и ухудшению качества поверхности.
Оборудование для бесцентрового шлифования труб
При выборе станка важно смотреть не на отдельные характеристики, а на соответствие задаче.
Основные критерии:
- диапазон диаметров и длина труб;
- жесткость конструкции и устойчивость к вибрациям;
- система подачи и транспортировки;
- возможность контроля размера и повторяемости.
Для серийного производства особенно важна интеграция оборудования в существующую линию и минимальная зависимость от ручных операций.
Ограничения и типовые ошибки
Как и любая технология, бесцентровое шлифование заготовок имеет свои ограничения.
Проблемы чаще всего возникают при работе с тонкостенными и длинномерными трубами. Здесь появляются:
- прогиб заготовки и «волна»;
- нестабильность контакта;
- рост вибраций.
Другие типовые ошибки:
- пережог заготовки и риски из-за неправильных режимов;
- микротрещины при перегреве;
- засаливание круга и потеря стабильности размера.
Большинство этих проблем связаны не с методом как таковым, а с настройкой и обслуживанием.
Чек-лист выбора решения
Перед внедрением любой технологии важно зафиксировать исходные параметры задачи и условия, в которых оборудование будет работать. Это позволяет избежать ситуаций, когда решение формально подходит по возможностям, но не дает стабильного результата в реальном производстве. Сбор данных на этом этапе упрощает диалог между технологом, производством и поставщиком оборудования и сразу задает корректные рамки для подбора решения.
Как правило, базовый набор исходных данных включает:
- материал трубы и его особенности в обработке;
- величину припуска и фактическую степень овальности заготовки;
- требования к диаметру после обработки с точки зрения повторяемости в серии;
- требования к состоянию поверхности под последующие операции;
- объем партии и целевой темп выпуска;
- ограничения по применению охлаждения и отводу тепла;
- требования по безопасности, обслуживанию и интеграции в существующий процесс.
Такой чек-лист позволяет еще на стадии обсуждения технологии отсеять заведомо неподходящие варианты, сфокусироваться на реально применимых решениях и сократить время внедрения. В результате процесс запуска становится более предсказуемым, а технология – изначально адаптированной под конкретные условия производства.

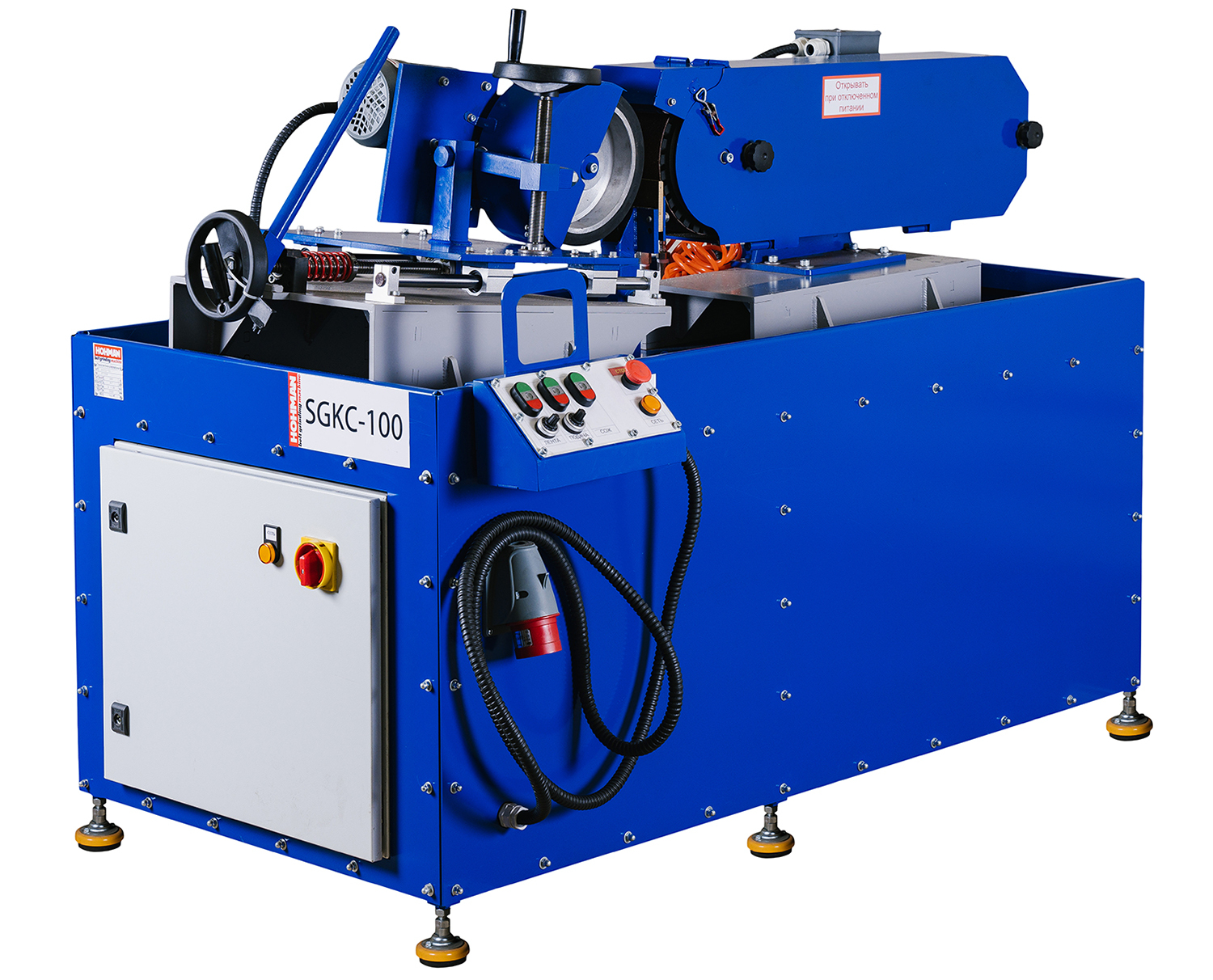

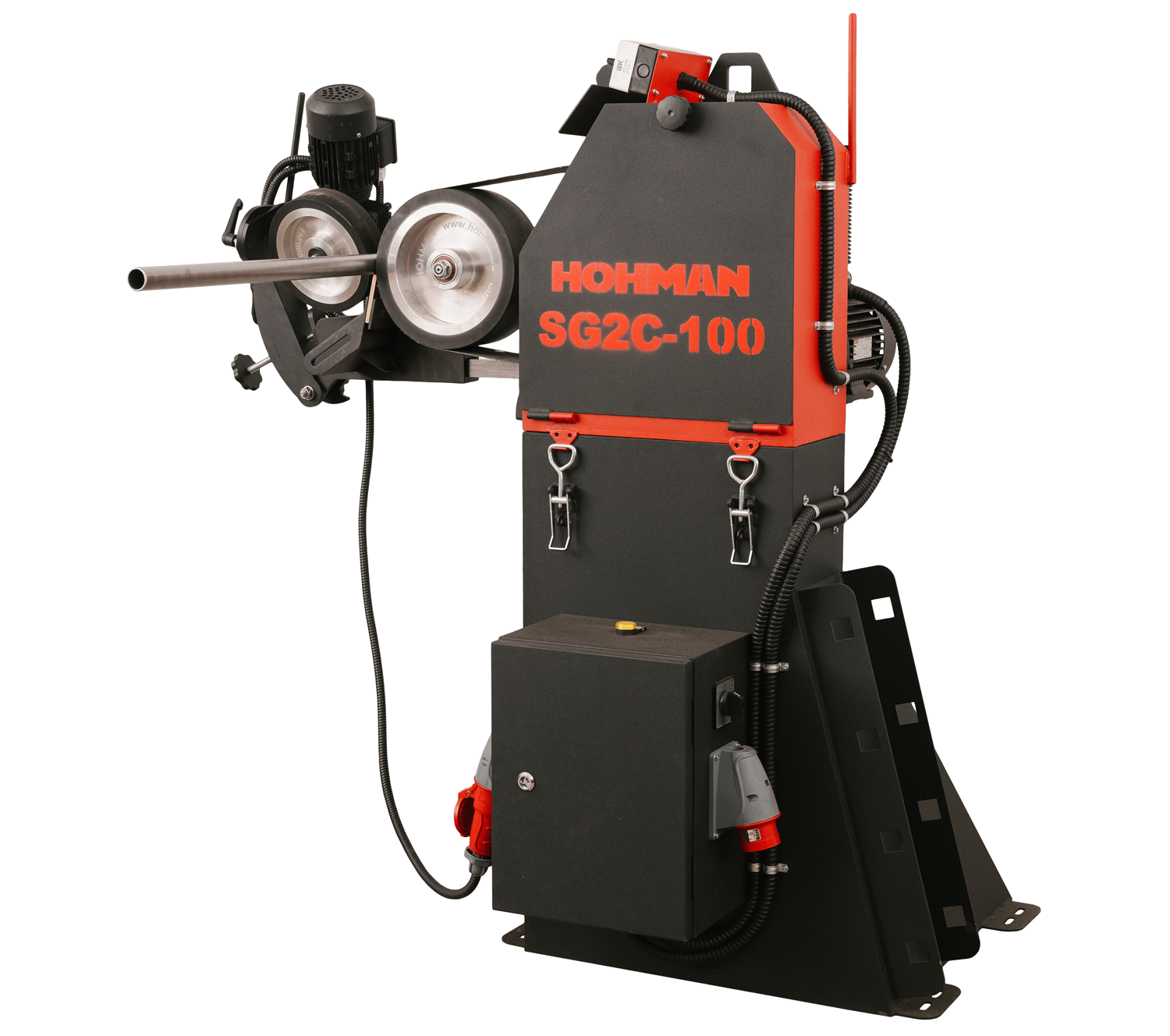

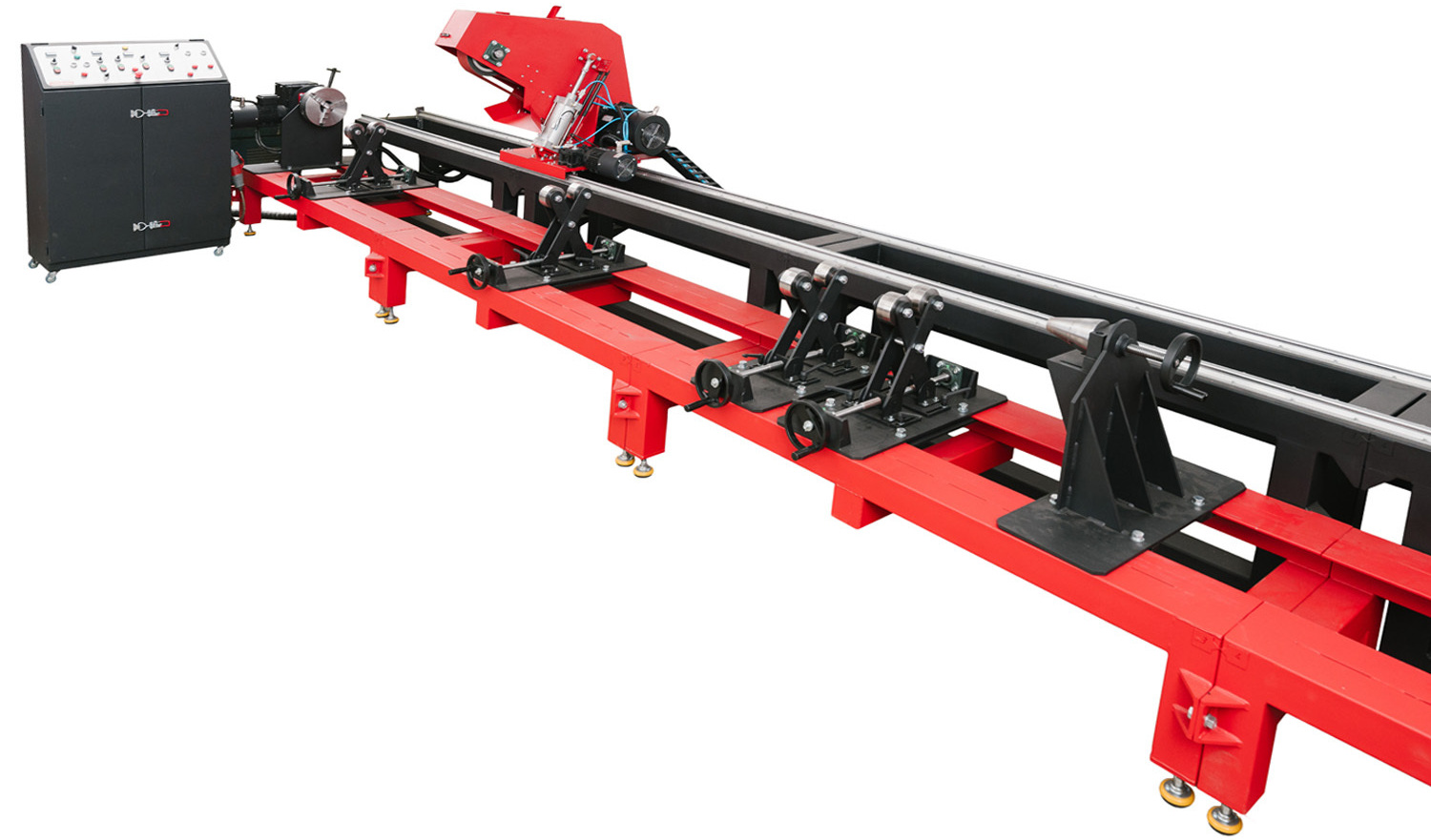

Бесцентровое шлифование труб дает максимальный эффект в серийных задачах, где важны производительность и повторяемость. Критичными факторами остаются настройка процесса, состояние инструмента и правильный подбор оборудования под конкретные условия. Именно по такому принципу работает станкостроительная компания HOHMAN. Мы продаем не станок, мы продаем решение для вашей задачи. Наши ленточно-шлифовальные и зачистные технологии позволяют стабилизировать диаметр и качество поверхности труб, снизить ручной труд и встроить обработку в производственный поток.
Если перед вами стоит задача внедрения бесцентрового шлифования или оптимизации существующего процесса, логичным шагом станет консультация и подбор технологии под конкретные условия. Такой подход помогает получить стабильный результат и сохранить его на протяжении всей эксплуатации оборудования.
