Подготовка листа перед лазерной резкой: почему станок зачистки чаще лучше дробеструйной обработки
Перед обработкой по технологии лазерной резки лист должен быть чистым. Без ржавчины, без окалины, без масляных пленок и загрязнений. Причина простая: лазерный луч взаимодействует с поверхностью металла. Если она неоднородная и ржавые пятна чередуются с чистым металлом, луч ведет себя по-разному на каждом участке. Рез получается нестабильным, скорость резки приходится занижать, возникает брак.
Задача подготовки листа не просто убрать грязь, а дать лазеру однородную поверхность по всей площади. Очистка напрямую влияет на три показателя, важных для бизнеса – скорость резки, качество реза и ресурс лазерной оптики.
Какая задача у листа перед лазером и какой результат нужен на выходе
Хорошо подготовленный лист – это металл с равномерно зачищенной поверхностью, без пятен окалины и ржавчины, без масла и пыли. Поверхность должна быть однородной по всей площади, потому что лазер настраивается под конкретные параметры материала, и любая неоднородность нарушает эту настройку. Кроме очистки важна геометрия, лист должен оставаться плоским после обработки. Если он коробится в процессе подготовки, он поднимается над рабочим столом лазера, выходит из фокуса и дает брак на всей площади деформации. Поэтому метод подготовки влияет не только на чистоту поверхности, но и на геометрию заготовки, которую получает лазер.
Правильно подготовленный лист позволяет лазеру работать на расчетной скорости и расчетной мощности без поправок на состояние поверхности. Это снижает себестоимость резки, сокращает количество переделок и увеличивает ресурс режущей головки. Простая экономика: меньше времени на настройку под каждый лист – больше деталей за смену.
Почему дробеструйная обработка не всегда подходит для подготовки листов перед лазером
Дробеструйная установка – мощная и надежная машина для очистки. Для толстого проката, литья и заготовок с глубокой коррозией она подходит хорошо. Но у нее есть несколько ограничений, которые критичны именно при подготовке листа перед лазером:
-
Деформация тонкого листа. Дробь бьет по металлу с ударной нагрузкой. Лист толщиной до 6-8 мм после прохода через дробеструйную установку может коробиться: он становится волнистым по краям или в центре. На лазерном столе такой лист плохо прилегает, выходит из фокуса и дает нестабильный рез. Скорректировать это без предварительной правки листа невозможно, а правка – это дополнительная операция и потеря времени.
-
Рельеф поверхности. После дроби на металле остается точечный микрорельеф – мелкие вмятины по всей площади. Для некоторых задач это полезно, но лазеру такая структура может мешать. Луч рассеивается по неоднородному рельефу, особенно при резке тонкого листа.
-
Площадь обработки и стоимость. Дробеметная установка – большой напольный агрегат. Он требует значительной производственной площади, фундамента, системы сепарации и возврата дроби, мощной вытяжки. Стоимость владения достаточно высокая, она оправдывается лишь при больших объемах работы с тяжелыми заготовками.
-
Встройка в поточный процесс. Дробеметная установка работает партиями: загрузка, обработка, выгрузка, промежуточное хранение. Встроить его в линию «подача – зачистка – лазер» в поточном режиме сложно. Возникает узкое место, которое тормозит всю производственную линию.
Все это не значит, что дробемет плохое оборудование. Это значит, что у него другая область применения, и при подготовке тонкого листа перед лазером он работает с ограничениями.
Станок подготовки листа: как дает стабильный результат в потоке

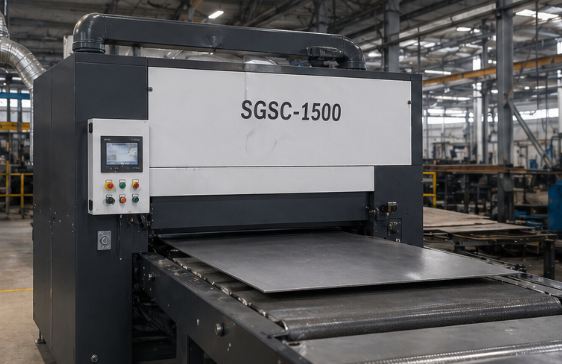

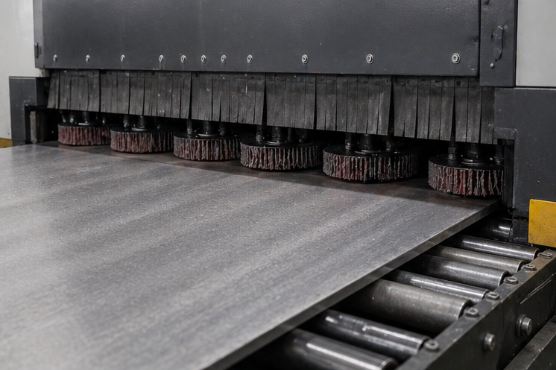

Станок SGSC-1500 устроен принципиально иначе. Лист подается в станок конвейерным способом и выходит с обработанными двумя сторонами за один проход. Скорость подачи от 2 до 9 м/мин, оператор регулирует ее под конкретный металл и степень загрязнения. Рабочий инструмент – лепестковые круги. Они не бьют по металлу, а шлифуют его. Лист не деформируется. Поверхность после обработки ровная, однородная, с заданной шероховатостью. Именно то, что нужно лазеру для стабильного реза.
Параметры SGSC-1500, которые важны для производственного расчета: максимальная ширина листа 1500 мм, толщина от 1 до 20 мм, максимальный вес заготовки 600 кг, 14 рабочих головок с лепестковыми кругами, суммарная мощность 50 кВт. Станок закрытого типа: пыль и абразивная взвесь не попадают в цех. Есть возможность подключить аспирационную установку. Для работы достаточно двух операторов – один подает лист, второй принимает. Расходники – лепестковые круги российского производства. Стоимость очистки и обработки одного квадратного метра поверхности составляет около 4,7 рубля. Для сравнения: ручная зачистка болгаркой с учетом времени оператора и расхода инструмента обходится в несколько раз дороже. При этом ручное качество нестабильно: оператор зачищает иначе в начале смены и в конце, после обеда и после ночной смены. Станок работает в одном режиме всю смену, и результат одинаковый на каждом листе.
Ключевое сравнение обработки для бизнеса: качество, брак, производительность, контроль процесса
Рассмотрим оба варианта через показатели, которые влияют на результат и экономику производства.
Качество реза. После станка зачистки лазер работает на расчетных режимах без поправок. Поверхность однородная, луч ведет себя предсказуемо. После дробемета поверхность тоже очищена, но рельеф другой, и на тонком листе это сказывается на стабильности реза.
Брак. Деформированный после дробемета тонкий лист дает брак на лазере из-за выхода из фокуса. Станок зачистки лист не деформирует – этот вид брака исключен.
Производительность. Станок работает в потоке: лист зашел, вышел готовым и сразу идет на лазер. Дробемет требует загрузки партиями и промежуточного хранения. Поточный принцип с ним реализовать сложнее.
Контроль процесса очистки. На станке очистки оператор регулирует скорость подачи и видит результат сразу. Параметры зафиксированы и повторяемы. На дробемете контроль степени очистки сложнее, особенно на тонком листе.
Стоимость обслуживания. Лепестковые круги доступны и меняются за несколько минут. У дробемета система сепарации и периодическая замена всего объема расходника требуют значительно больших затрат.
Когда дробемет все-таки оправдан для обработки
Дробемет оправдан в нескольких конкретных ситуациях. Производство работает преимущественно с толстым прокатом от 12 мм и выше. Заготовки имеют глубокую коррозию, горячепрокатную окалину или литьевую корку. Лазерная резка не является основной операцией, а подготовка поверхности нужна под покраску или другое финишное покрытие. Объемы большие, а жесткая поточность по скорости не критична. Если ваше производство работает с листом до 10-12 мм перед лазером и важны скорость потока, качество реза и минимальный брак – станок зачистки подойдет лучше и обойдется дешевле в эксплуатации.
Выбор между дробеметом и станком зачистки – это не вопрос «что лучше в принципе». Это вопрос «что лучше под вашу конкретную задачу». Для тонкого и среднего листа в потоковом производстве перед лазером станок типа SGSC-1500 дает лучший результат по качеству, производительности и себестоимости обработки.
Хотите проверить это на своем металле? Привозите образцы, обработаем и покажем результат. Или пришлите параметры вашего листа – толщину, ширину, тип стали и плановый объем в смену. Мы подберем конфигурацию и технологию, подготовим КП с расчетом и предоставим гарантию с сервисной поддержкой прямо на вашем производстве.
